Proportion-Air比例閥：PC板刮板應用的精準動力掌控者

在電子制造領域，PC板（印刷電路板）的質量至關重要，它直接影響著電子設備的性能與穩定性。而在PC板制造過程中，刮板控制焊料在板上厚度的環節尤為關鍵且敏感，這一步驟對刮板力的控制精度有著極高要求，力的微小波動都可能導致焊料厚度不均，進而影響PC板的電氣性能和可靠性。Proportion-Air的QPV1高分辨率壓力調節器憑借其卓越性能，成為了PC板刮板應用的理想選擇，為精確控制焊料厚度提供了可靠保障。

無摩擦氣缸搭配，實現恒定力控制

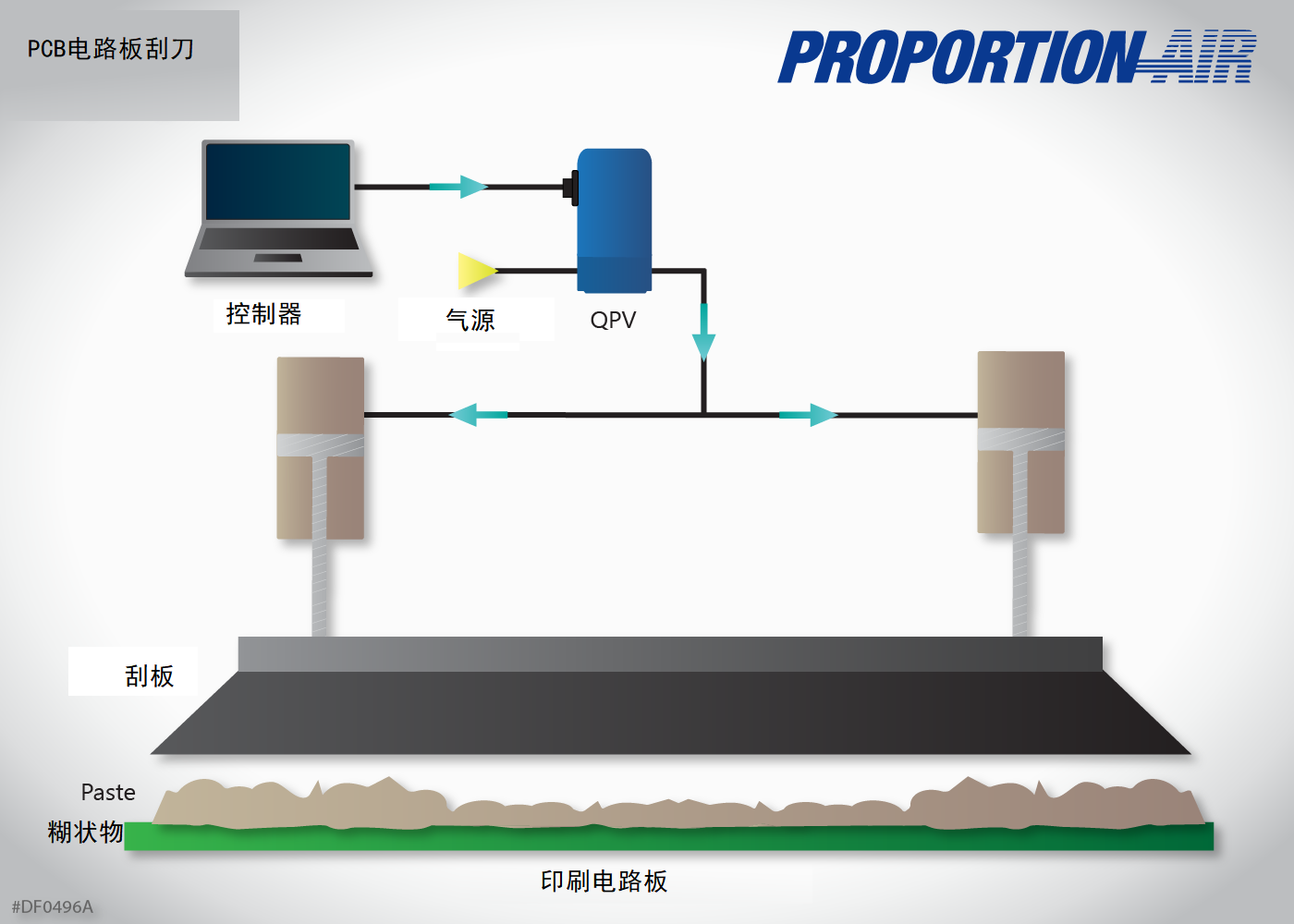

在PC板制造機器中，刮板力的恒定是確保焊料厚度均勻的核心要素。QPV1控制著空氣 - 活塞氣缸的壓力，這些氣缸采用無摩擦玻璃內襯設計。其獨特之處在于允許一些空氣不斷逃逸，從而營造出“無摩擦”的工作狀態。在這種狀態下，氣動力的應用轉變?yōu)?/font>“持續流動”的過程，與QPV1所擅長的恒定低流量應用完美契合。這種組合使得刮板能夠以極其穩定的方式施加力，有效避免了因摩擦力變化或氣動力波動導致的刮板力不穩定問題，為焊料厚度的精確控制奠定了基礎。

超高分辨率與重復性，滿足敏感應用需求

PC板刮板應用對壓力控制的高分辨率和重復性有著嚴苛要求。QPV1作為超高分辨率電控氣動閉式比例壓力控制閥，展現出了非凡的性能優勢。其分辨率（壓力步長）最高可達單回路配置中滿量程校準的±0.005%，這意味著它能夠?qū)毫M(jìn)行極其精細的調節，即使是微小的壓力變化也能被精準捕捉和控制。同時，±0.02%的全量程校準重復性確保了在相同的控制信號下，每次輸出的壓力都高度一致，從而保證了刮板力的穩定性和可重復性。這種高精度和可重復性的壓力控制，使得每一片PC板上的焊料厚度都能達到高度一致，大大提高了產品的質量和良品率。

厚膜陶瓷制造的通用解決方案

除了PC板制造，厚膜陶瓷制造領域也有著類似的刮板應用需求，同樣需要精確控制刮板力以確保材料的均勻涂抹和厚度一致。QPV1憑借其卓越的性能特點，在這兩種應用場景中都表現出色。其廣泛的壓力范圍，從真空到150磅每平方英寸（10.3巴），能夠滿足不同工藝對壓力的多樣化需求。無論是PC板制造中的低壓精細控制，還是厚膜陶瓷制造中可能需要的較高壓力應用，QPV1都能游刃有余地應對。

可變孔徑閥設計，消除數字級差

QPV壓力調節器采用了可變孔徑閥設計，這一創新設計徹底消除了傳統ON/OFF電磁閥的數字級差問題。傳統電磁閥在開關過程中會產生壓力的突變，導致氣動力不穩定，進而影響刮板力的控制精度。而QPV1的可變孔徑閥能夠?qū)崿F(xiàn)壓力的平滑連續調節，使氣動力的輸出更加穩定、均勻，為刮板提供了持續、穩定的動力支持，進一步提升了焊料厚度控制的精度。

高度耐用與靈活定制，適應多樣工況

在實際生產環境中，設備需要具備良好的耐用性以應對各種復雜工況。QPV1具備抗沖擊和振動（高達25 Gs）的能力，能夠在惡劣的工業環境中穩定運行，減少了因設備故障導致的生產中斷和維修成本。同時，其工作溫度范圍為32 - 158°F (0 - 70°C)，過濾精度為40微米，有效保護了閥門內部零件，延長了設備的使用壽命。此外，和Proportion-Air大多數產品一樣，QPV可以根據最苛刻的應用需求進行多種方式的修改和定制。企業可以根據自身的具體生產需求，對產品進行個性化定制，以獲得最佳的性能匹配。雖然定制可能會改變產品的價格，但從長遠來看，定制化的解決方案能夠?yàn)槠髽I(yè)帶來更高的生產效率和更好的產品質量，從而提升企業的市場競爭力。

Proportion-Air的QPV1高分辨率壓力調節器以其與無摩擦氣缸的完美搭配、超高分辨率與重復性、通用應用能力、創新的可變孔徑閥設計以及高度耐用和靈活定制等特點，在PC板刮板應用中發揮著不可替代的作用。它為電子制造企業提供了精確、穩定、可靠的壓力控制解決方案，助力企業生產出高質量的PC板和厚膜陶瓷產品，推動電子制造行業不斷向前發展。如有需求，請聯系天津聯科思創科技發展有限公司。
